Реальный реализованный объект
Материалы основаны на архитектурных решениях раздела АР и показывают реализованный коммерческий объект.
Материалы основаны на архитектурных решениях раздела АР и показывают реализованный коммерческий объект.
Задача
Реконструкция коммерческого здания с разработкой архитектурных решений. В составе раздела АР — планы этажей, фасады, разрезы и план кровли, которые используются для согласования и реализации объекта.
Что показываем в кейсе

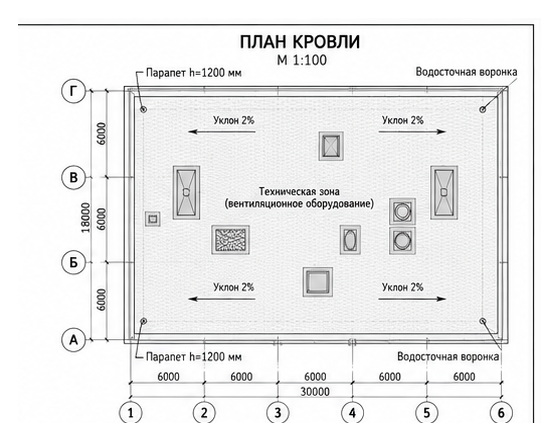

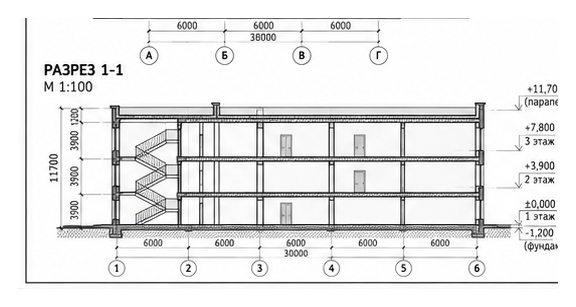

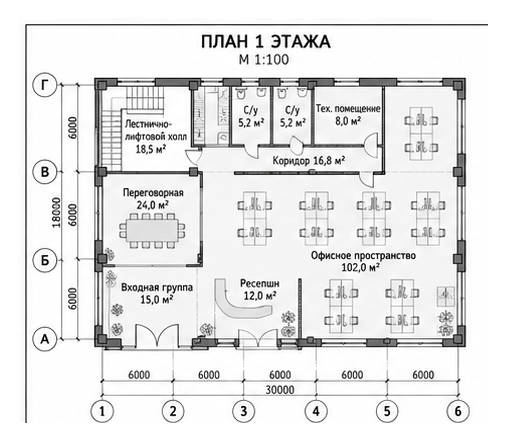

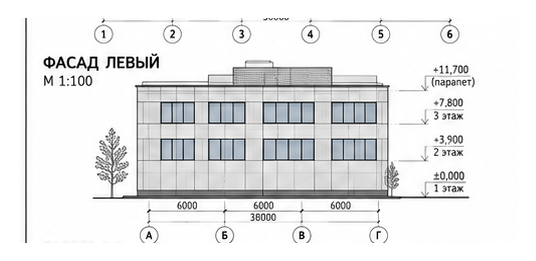

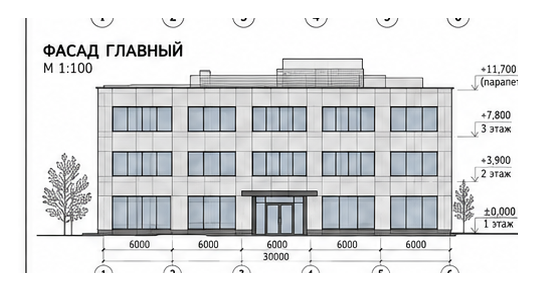

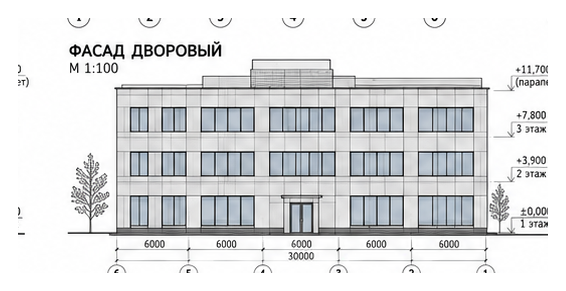

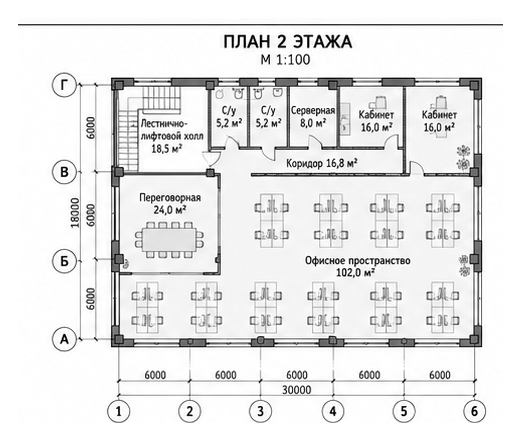

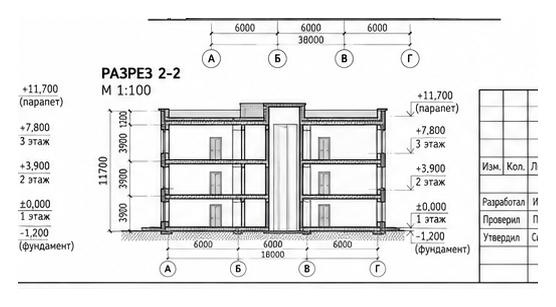

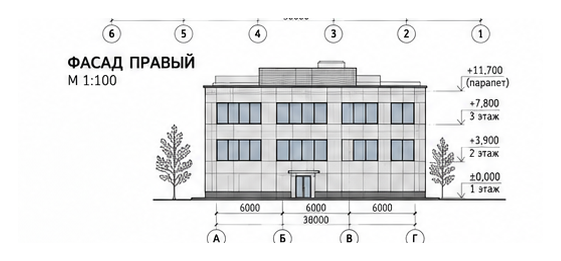

На странице используются визуализация объекта и отдельные листы графической части: планы этажей, фасады, разрезы и план кровли. Каждый чертёж показан отдельным изображением без обрезки, чтобы сохранить читаемость и структуру листов.
Результат
Комплект архитектурных решений по разделу АР для реализованного объекта: фасады, планы, разрезы и кровля, пригодные для координации с другими разделами и строительной реализацией.
